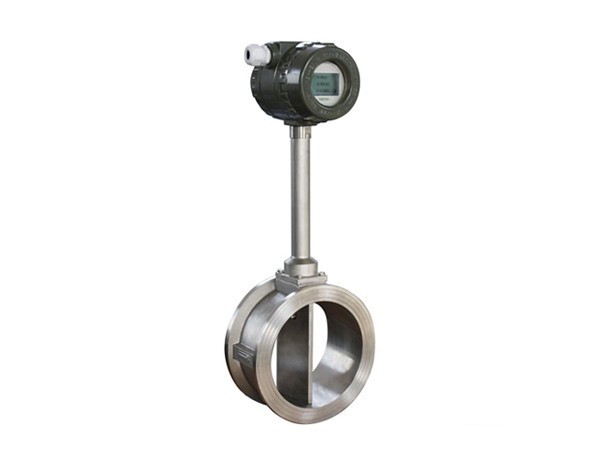

渦街流量計采用渦輪進行測量。它先將流速轉換為渦街的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦街流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±1.0%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
產品特點：
1.結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。安裝簡單，維護十分方便。
2.檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
3.輸出是與流量成正比的脈沖信號，無零點漂移，精度高。測量范圍寬，量程比可達1：10。
4.壓力損失較小，運行費用低，更具節能意義。
5.在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
產品規格：
口徑范圍：DN25～DN300(管道式)
介質溫度：0～70度(普通型);
環境溫度：-20～70度
測量精度：1.0%;1.5%
重 復 性：0.5%
本體材質：鋁合金、304
連接方式：法蘭連接;
輸出信號：脈沖;4～20mA;RS485;HART協議
防 爆：EXdIICT6GB
